一、概述
1、適用范圍
　　QS系列“三合一”減速機為平行軸式減速機，主要用于橋式起重機大小車運行機構；本系列產品亦可用于運輸、冶金、礦山、化工、建筑、鐵路、港口、國防工程、輕紡工業等各種機械設備中的傳動機構。
2、適用條件
　?、冽X輪圓周速度≤20m/s，入力軸轉速≤1500r/min。
　?、诠ぷ鳝h(huán)境溫度：QS-40℃～45℃，QSE-20℃～150℃。
　　③QS、QSE系列 可連續正反向運轉。

3、主要特點
　?、倥涮坠β史秶螅瑴p速范圍廣；運轉平穩，噪音低。
　　②裝配及調整快速簡單；結構緊湊、美觀、體積小、重量輕。
　?、鄢隽S可兩面裝配，用于單獨驅動或集中驅動。
4、輸出方式：漸開線花鍵輸出或平鍵空心軸輸出。

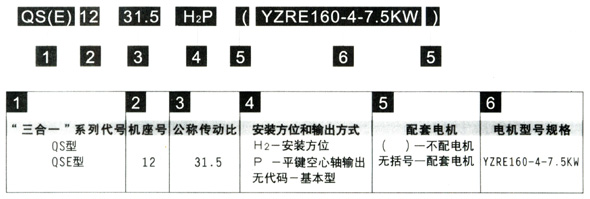

二、減速器型號、規格及其表示方法

三、驅動型式

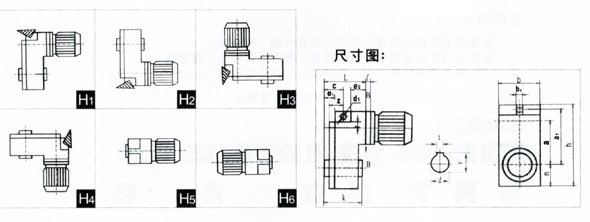

四、安裝方位

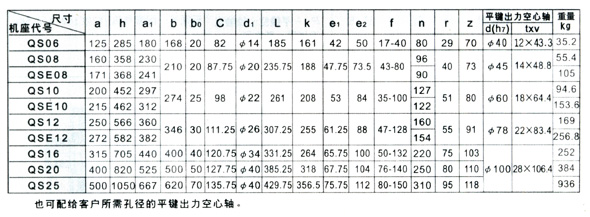

五、外形及尺寸

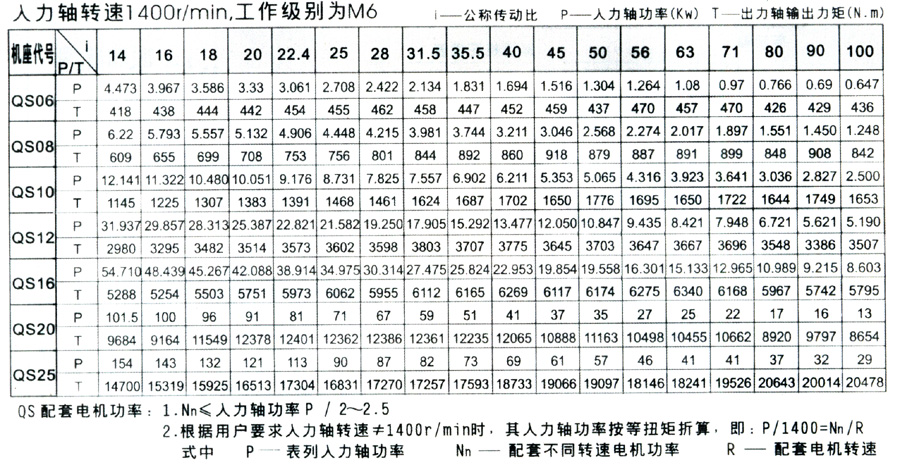

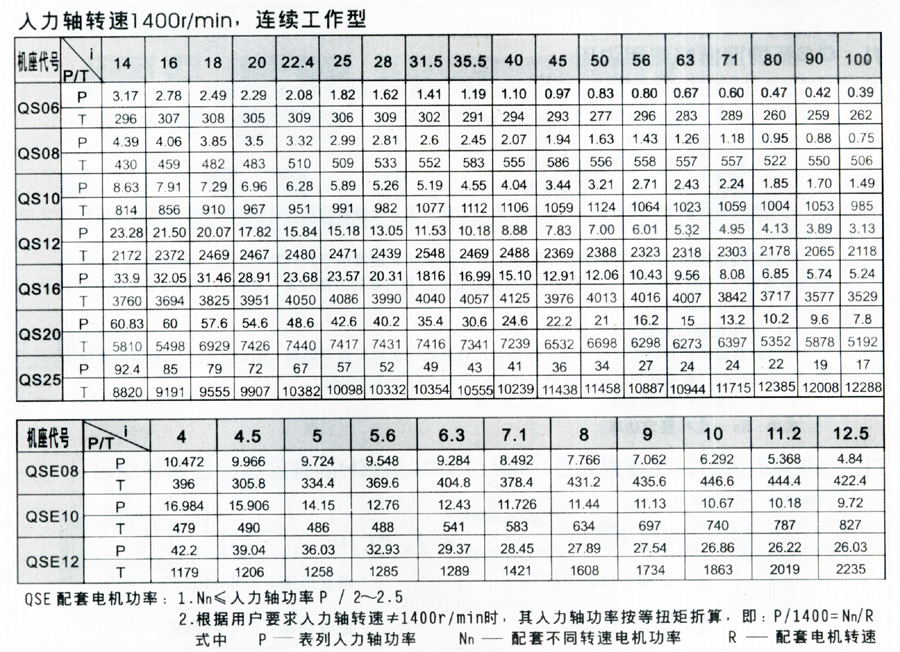

六、人力軸功率及處理軸力矩

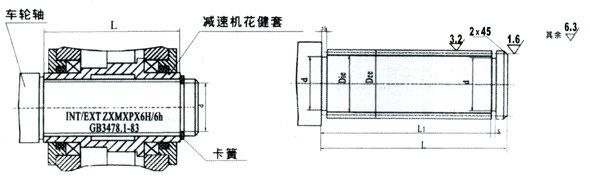

七、出力花鍵軸聯接

機座號	花鍵副	外花鍵大徑Dee		外花鍵小徑Die		L	L1	d	s
QSC10	INT/E×T31Z×2m×30P×6H/6h GB3478.1-83	Φ64	-0.10	Φ59	-0.08	215	208	Φ57	2.2
			-0.20		-0.15
QSC12	INT/E×T27Z×3m×30P×6H/6h GB3478.1-83	Φ84	-0.10	Φ76.5	-0.10	262	255	Φ75	2.7
			-0.25		-0.18
QSC16	INT/E×T35Z×3m×30P×6H/6h GB3478.1-83	Φ108	-0.15	Φ100.5	-0.10	272	264	Φ96.5	2.7
QSC20						326	318
QSC25			-0.30		-0.20	365	356.5

八、QSC系列減速機選用說明
　　根據“起重機設計規范”（GB3811-83） 中的規定，起重機各機構有不同的工作級別：分M1～M8共8種。本系列所列功率為M6工作級別的功率表，若用其他工作級別時，應按如下式折算：Nm1=Nm6×1.12^（6-1）（KW）
　　式中：i----工作級別
　　Nmi----相對Mi工作級別的功率值
　　Nm6----功率表中人力軸功率值
　　對于運行機構因慣性載荷較大，疲勞計算基本載荷取為機構起動時，計算零件承受的慣性力矩和力矩之和。
　　對于慣性載荷較小，起動次數較小的機構，計算結果可直接按小于表列功率選用。但一般運行機構，慣性載荷較大，起制動頻繁應取機構起制動時所承受的**大振動力矩計算，此時應把列功率除以系數φS。
　　φS----彈性振力矩增大系數。
　　考慮到重級或特重級運行機構的工作條件比較惡劣（機構經常于起動，制動工況），根據實踐經驗和ZBJ19027-90（起重機用QS型減速器）標準，應取φS=2～2.5為宜
　　即：Nm1=φSNn=（2～2.5）Nn
　　式中：Nn----電機額定功率

九、當QSC系列減速比要求大于160時可與CL型或H型混合少齒差星輪組合（詳細資料，請來電咨詢）

1、QSC/CL：	2、QSC/H
速比范圍：170～1024	速比范圍：358～80000
配套功率：0.12～12KW	配套功率：0.1～18KW
