一、應用范圍

　　LWX型連鑄拉矯機是根據具體的技術要求和工況特殊設計的懸掛套裝式非標減速器。該機型采用蝸輪副和行星齒輪組合減速結構，并根據使用工況添加水循環冷卻裝置，結構緊湊，拆裝快捷，目前在行業內采用范圍較廣。

　　以下為常用的三種機型，也可以根據用戶具體需要的功率和速比進行設計，及配用編碼器。

　　二、標志示例

三、技術參數和承載能力





機型號	輸入功率KW	傳動比	**大輸出轉矩KN.m
LWX5.5	5.5	304	12
LWX7.5	7.5	304	16
LWX15	15	829	84

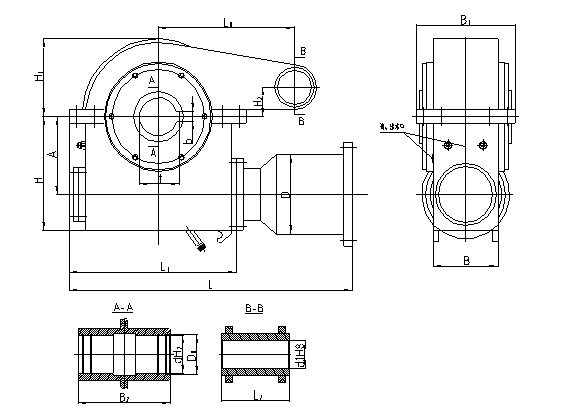

四、外形及安裝聯接尺寸



機型號 LWX	外形尺寸
	H	H1	A	L	L0	L1	B	B1	B2
5.5	355	225	225	830	400	490	190	290	270
7.5	355	225	225	830	400	490	190	290	270
15	550	390	400	1247	505	820	300	300	380



機型號 LWX		安裝連接尺寸							重量 Kg
	D	H2	d1	L2	d	D0	t	bh8
5.5	230	85	80	200	110	114	116	28	320
7.5	230	85	80	200	110	114	116	28	360
15	310	137.5	139	240	160	166	169	40	1100

　　五、使用與維護

　　1. 減速器安裝后，應按油標位置加足潤滑油，接通電源空載1-2小時，一切正常，再逐級加載運轉。

　　2. 減速器建議采用N220中極壓工業齒輪油。

　　3.使用過程中，要保證循環冷卻水管的暢通。
