一、性能特點

　　此種門機回轉機構是我單位和杭州水利機械研究所聯合，根據門機回轉系統的技術要求和具體工況而特殊設計的。減速機采用星輪結構，體積小，重量輕，性能穩定。大機型一般采用外循環強制潤滑系統。傳動比范圍為：90-800;輸出轉矩范圍為：2940Nm- 69580Nm，傳動效率大于92%。也可以根據用戶特殊要求進行設計。

　　二、工作條件

　　高速軸轉速280機型以上不大于1000r/min.

　　工作環境溫度為-40oC -45oC.高于45oC，電機應采用風機制冷，減速機添加外循環油箱。

　　環境條件惡劣時可采用力矩限制聯軸器或強制制動抱閘加以保護。

　　可以正反兩向運轉。

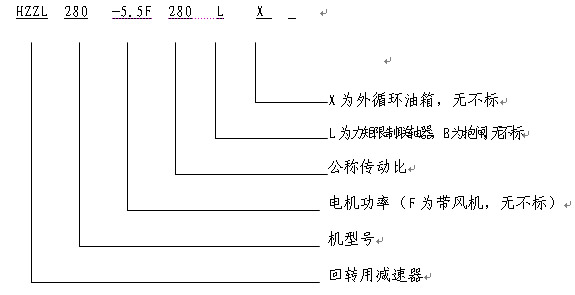

　　三、型號示例

四、技術參數

規 格 型 號	HZZL180	HZZL200	HZZL220	HZZL250
公稱輸出轉矩Nm	2940	4410	6174	11760
公稱輸入功率Kw	0.48-6.03	0.72-9.05	1-12.66	1.93-24.13
規 格 型 號	HZZL280	HZZL310	HZZL350	HZZL400	HZZL450
公稱輸出轉矩Nm	14700	24500	39200	49000	69580
公稱輸入功率Kw	1.8-20.11	3-35.52	4.8-53.6	6-67	8.6-95
傳   動   比	i=90@JU`p 80€”¨80 315í 0%0(0.03090800

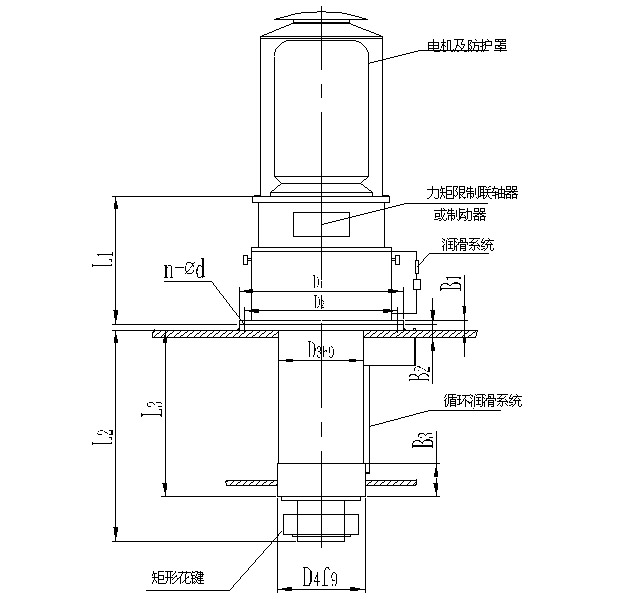

五、外形及安裝尺寸

規格	外形尺寸					安裝尺寸						輸出軸端尺寸
HZZL	L1	L2	B1	B2	D1	D2	D3h9	D4f9	L3	B3	n-￠d	N-D*d*B
180	481	594	24	35	350	300	156	176	500	50	8-18	8-68*62*12
200	508	594	26	40	400	350	206	226	580	50	8-18	8-68*62*12
220	613	650	26	40	450	400	230	250	580	60	8-18	10-78*72*12
250	679	686	30	55	500	450	280	300	640	80	12-22	10-108*102*16
280	718	750	35	55	550	500	320	340	640	80	12-22	10-120*112*18
310	777	942	40	65	650	590	360	380	860	140	12-26	10-120*112*18
350	853	1026	45	85	750	670	420	440	860	140	12-32	10-160*145*22
400	902	1294	50	110	850	760	460	480	1050	190	12-32	10-160*145*22
450	963	1294	55	125	950	850	460	480	1050	190	12-32	10-200*180*30



　　注：1.安裝尺寸D3、D4、L3、B3可根據具體需要進行調整。

　　六、使用與維護

　　1. 減速機的工作環境溫度為-40oC-45oC,若超過45oC應采用降溫措施,低于0oC時,啟動時應將潤滑油預熱至0oC以上.

　　2. 減速機輸出軸和其它零件配合時,不允許直接敲擊,安裝傾斜度允差為5o.

　　3. 減速機建議采用中極壓齒輪油N220或N320(美孚Mobil630和美孚Mobil632)環境溫度低于35oC時用N220,高于35oC時用N320.
